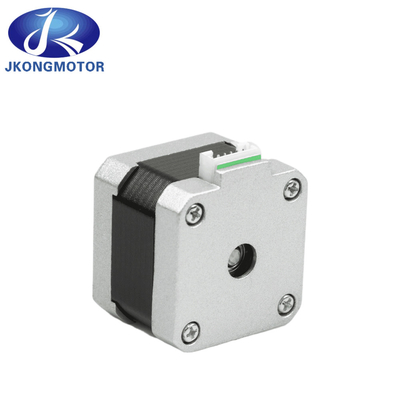

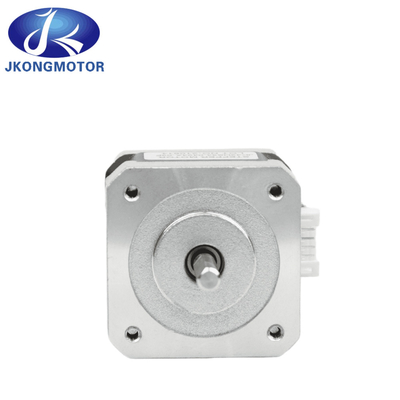

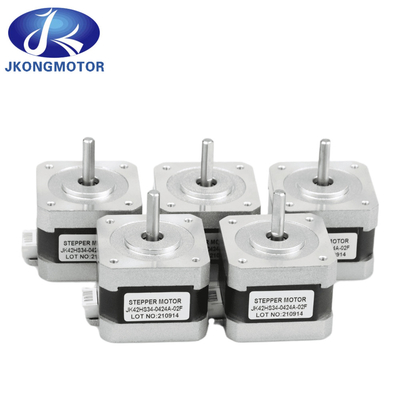

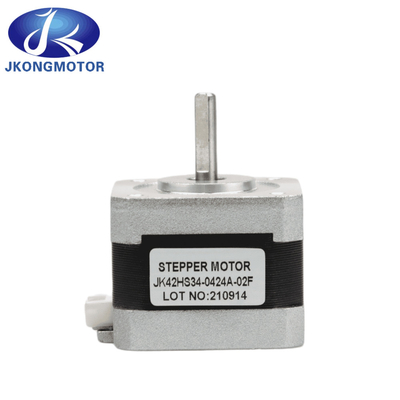

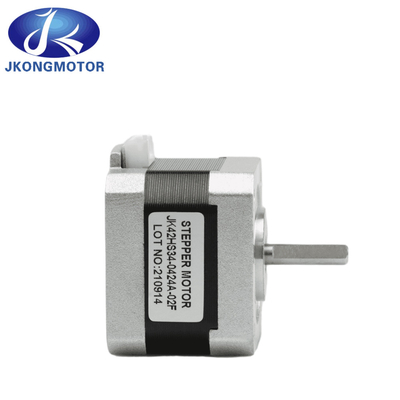

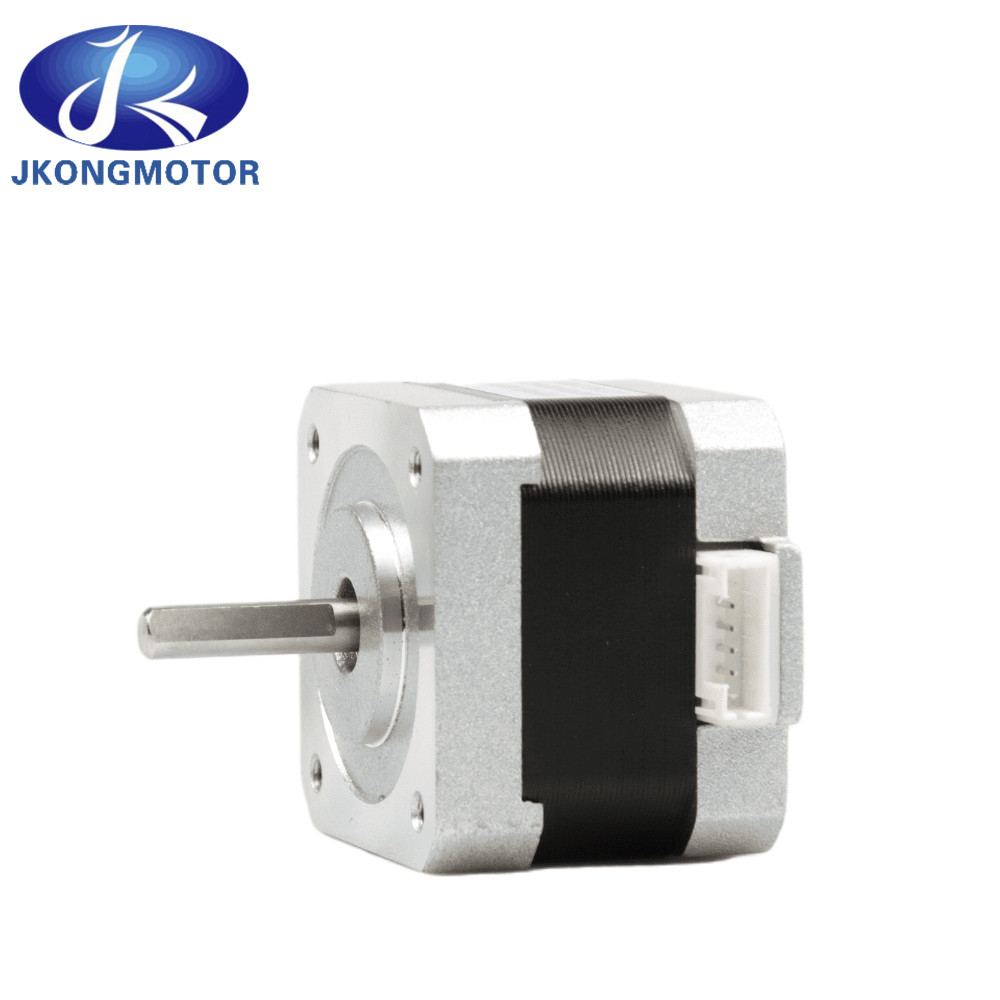

1.8 2 段階 NEMA17 42Mm モーターステップパー / Sm42ht33-1334 JK42HS34-0424A

1.8 デラジャット2フェーズ NEMA17 42Mmモーターステップパー/Sm42ht33-1334 JK42HS34-0424A


1一般仕様:

• ステップアングル: 1.8°
• ステップアングルの精度: ±5% (完全ステップ,負荷なし)
• 抵抗精度: ±10%
• 誘導精度: ±20%
• 温度上昇:最大80°C
• 環境温度: -20°C~+50°C
• 断熱抵抗: 100 MΩ Min 500VDC
• ダイレクト力: 1分間500VAC
• シャフト 放射性 プレイ: 0.02 最大 (450g 負荷)
• 軸の軸回転:0.08最大 (450g負荷)
• 最大射線力: 28N (フレンズから20mm)
• 最大軸力: 10N

2についてema 11 ステップモーター電気仕様:

対応するステップモータードライバー:JK0220


3.高回転/分 ステップモーター尺寸: (単位=mm)

利点

• 低コストの制御
• 起動時の高トルクと低速
• 頑丈さ
• 建築のシンプルさ
• オープンループ制御システムで動作できる
• 維持費が少ない
• 停滞したり滑り落ちたりする確率が低い
• どんな環境でも使える
• ロボット工学でも広く利用できます
• 高い信頼性
• モーターの回転角は入力パルスに比例する.
• モーターは停止状態で完全なトルクを持っています (巻き込みが動いている場合)
• 良いステップモーターはステップの3~5%の精度があり,この誤りはステップからステップに累積しないため,正確な位置付けと動きの繰り返しが可能です.
• スタート/ストップ/リバースに優れた反応
• モーターに接触ブラシがないため,非常に信頼性があります.したがって,モーターの寿命は単にベアリングの寿命に依存します.
• デジタル入力パルスに対するモーターの反応は,オープンループ制御を提供し,モーターを制御しやすく,コストが低くなる.
• 軸に直接結合された負荷で非常に低速の同期回転を達成することが可能である.
• 速度は入力パルス周波数に比例するため,幅広い回転速度を実現することができる.

申請

コンピュータ制御のステップモーターは,運動制御位置付けシステムの一種である.通常は,保持または位置付けアプリケーションで使用するためのオープンループシステムの一部としてデジタル制御されます..

レーザーおよび光学分野では,線形アクチュエータ,線形ステージ,回転ステージ,ゴニオメーター,鏡マウントなどの精密位置付け機器に頻繁に使用されています.その他の用途は包装機械流体制御システム用のバルブパイロットステージの位置付け

商用的には,ステップモーターは,フロッピーディスクドライブ,フラットベッドスキャナー,コンピュータプリンター,プロッター,スロットマシン,画像スキャナー,コンパクトディスクドライブ,インテリジェント照明,カメラレンズ,CNC機械と3Dプリンターで
