| 起源の場所: | 江蘇、中国（本土） |
| ブランド名: | Jkongmotor |
| 証明: | CE, ROHS,ISO9001,REACH |
| モデル番号: | JK86BLS71-24 |
| 最小注文数量: | 10pcs |
|---|---|
| 価格: | US$58-$88.00 |
| パッケージの詳細: | 輸出カートンを使って。パレットとの大きい量 |
| 受渡し時間: | サンプルのため、バッチ、15-25daysのための7-15日/ |
| 支払条件: | 、ウェスタン・ユニオンpaypal、T/T L/C |
| 供給の能力: | 100000pcs/month |
| 名前: | RS485コントローラーの運転者板が付いているBldcモーター | 保持トルク: | 0.7N.m |
|---|---|---|---|
| ボディ長さ: | 84.5mm | 段階の数: | 3PHASE |
| 極数: | 8 | 評価される電圧: | 220V |
| 定格速度: | 3000rpm | 評価される力: | 400W |
| 一致の運転者: | RS485の運転者板 | 現在: | 6.3A |
| ハイライト: | 400wBldcモーター,RS485 コントローラー Bldc モーター,220Vのブラシのない直流モーター |
||

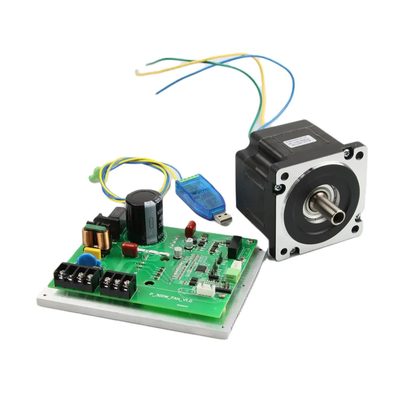

220V 3000Rpm 400w Bldcモーター RS485コントローラドライバーボード
JK86BLS71-24+ ドライバーボード RS485付き 高低電圧安全隔離 ベクトル非誘導FOCモーター制御 400W 220VAC 400wまでの電力
1ブラシなし直流モーターの仕様:
製品名:ブラシレス直流モーター 段階数:3段階
ポーランド人数: 4名 /8名 /10名
定数電圧: 24v / 36v / 48v / 310v
定速:3000rpm /4000rpm /またはカスタマイズ
定数トルク: オーダーメイド
定位電流: オーダーメイド
定数電源: 23w~2500W
| モデル | JK86BLS71-24 |
| 電圧 | 220V |
| トルク | 0.7N.m |
| スピード | 3000回転/分 |
| 流動 | 6.3A |
| パワー | 400W |
| 体の長さ | 84.5mm |
| タイプ | ハールセンサー付きBldcモーター |
注意: カスタマイゼーションは,エンコーダー,様々なギアボックス,ブレーキ,または他のパラメータなどの顧客を必要とします.
| 製品シリーズ | ポーランド人 | 定位電圧 | 定速 | 定数トルク | 定数電源 | モーターの長さ |
| 42mm BLDCモーター | 8 | 24v | 4000回転/分 | 0.0625~0.25N.m | 26~105w | 41~100mm |
| 57mm BLDCモーター | 4 | 36v | 4000回転/分 | 0.055~0.44N.m | 23~184w | 37~107mm |
| 60mm BLDCモーター | 8 | 48v | 3000回転/分 | 0.3~1.2N.m | 94~377w | 78~120mm |
| 80mm BLDCモーター | 4 | 48v | 3000回転/分 | 0.35~1.4N.m | 110~440w | 78~138mm |
| 86mm BLDCモーター | 8 | 48v | 3000回転/分 | 0.35~2.1N.m | 110~660w | 71~138.5mm |
| 110mm BLDCモーター | 8 | 310V | 3000回転/分 | 1.65~6.6N.m | 518~2073w | 83~173mm |
| 130mm BLDCモーター | 10 | 310V | 3000回転/分 | 2.39~11.94N.m | 750~2500w | 115~190mm |
| 上記は代表的な製品のみで,特別な要求の製品が顧客の要求に応じて製造できます. | ||||||
mtor
2. 電動モーターの電気仕様:
| モデル | ||||||
| 仕様 | ユニット | JK86BLS58 | JK86BLS71 | JK86BLS84 | JK86BLS98 | JK86BLS125 |
| 段階数 | 段階 | 3 | ||||
| ポーランド人 | ポーランド人 | 8 | ||||
| 定位電圧 | VDC | 48 | ||||
| 定速 | Rpm | 3000 | ||||
| 定数トルク | N.m | 0.35 | 0.7 | 1.05 | 1.4 | 2.1 |
| 定位電流 | アムペア | 3 | 6.3 | 9 | 11.5 | 18 |
| 定数電源 | W | 110 | 220 | 330 | 440 | 660 |
| ピークトルク | N.m | 1.05 | 2.1 | 3.15 | 4.2 | 6.3 |
| ピーク電流 | アムペア | 9 | 19 | 27 | 35 | 54 |
| E.M.F.の裏側 | V/Krpm | 13.7 | 13 | 13.5 | 13.7 | 13.5 |
| トルク常数 | N.m.A | 0.13 | 0.12 | 0.13 | 0.13 | 0.13 |
| ローターの慣性 | g.cm2 | 400 | 800 | 1200 | 1600 | 2400 |
| 身体長さ | mm | 71 | 84.5 | 98 | 115.5 | 138.5 |
| 体重 | キロ | 1.5 | 1.9 | 2.3 | 2.7 | 4 |
| センサー | ハニーウェル | |||||
| 隔熱クラス | B について | |||||
| 保護程度 | IP30 | |||||
| 貯蔵温度 | -25°C+70°C | |||||
| 動作温度 | -15°C+50°C | |||||
| 作業湿度 | <= 85% RH | |||||
| 労働環境 | 直接太陽光も 腐食性のないガスも 燃える気体も 油霧も 塵もない | |||||
| 高さ | 1000m以下 | |||||

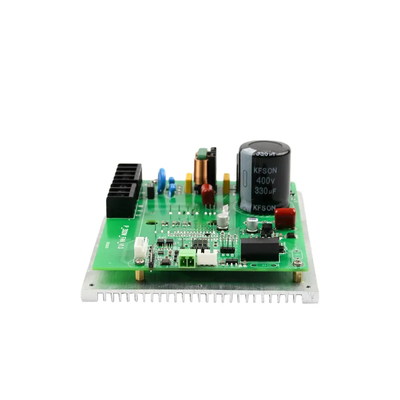

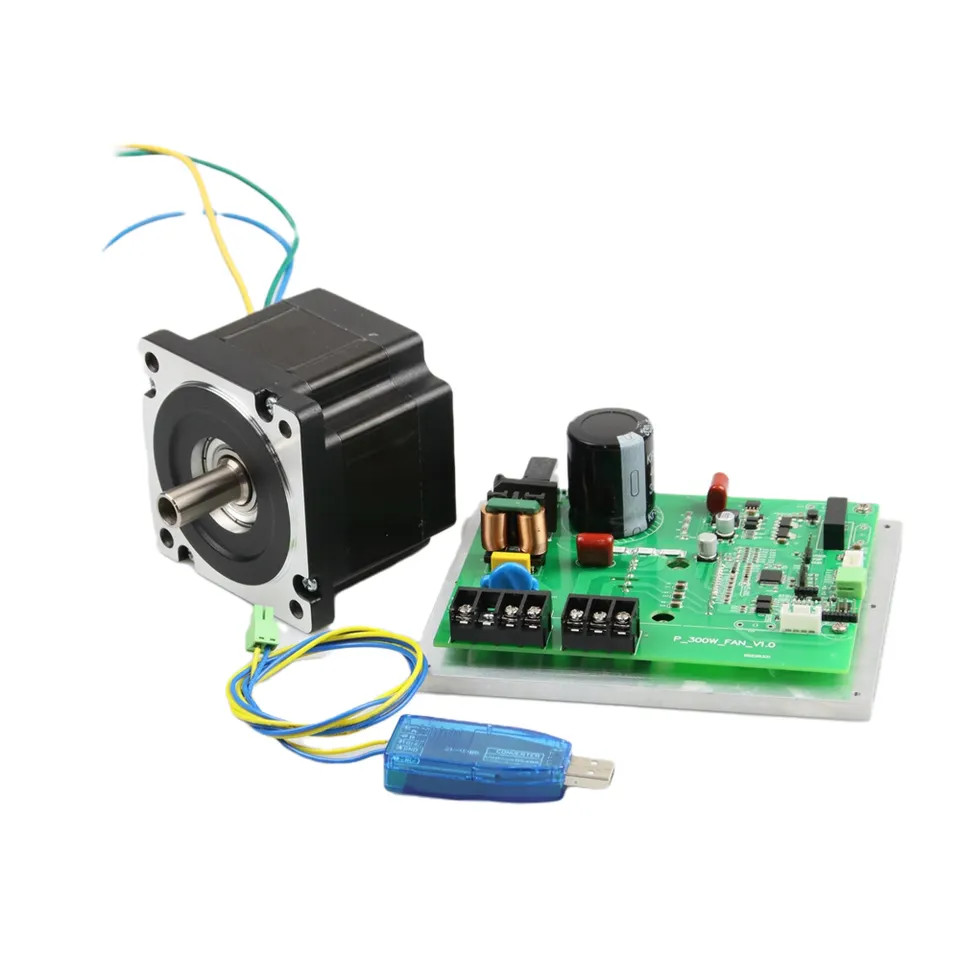

3写真はJK86BLS71-24 RS485コントローラ ドライバーボード:
4製造機器:
5製造プロセス:
6オーダーメイドについてブラシのない電動モーター:
7利点スクウェア・BLDCモーター 4000rpm:
速度安定性
BLDCモーターに組み込まれたホール効果センサーは,ローターが回転しているときに,N極からS極への極度の変化を検出します.状態の変化間の時間に基づいて,ローターの速度が決定される.この情報は,スイッチ配列の速度を調整するためにドライブ回路に供給されます.
高速運転
ブラッシュ式およびブラッシュ式DCシステムは,広い速度範囲で平らなトルクを提供し,ACモーターは速度増加に伴いトルクを失うことが多い.
