起源の場所: | 江蘇、中国(本土) |
ブランド名: | Jkongmotor |
証明: | CE, ROHS,ISO9001 |
モデル番号: | CWD556-A |
最小注文数量: | 3-10PCS |
---|---|
価格: | US $20 - US $25 |
パッケージの詳細: | 輸出カートンを使って。パレットとの大きい量 |
受渡し時間: | サンプルのため、バッチ、15-25daysのための7-15日/ |
支払条件: | 、ウェスタン・ユニオンpaypal、T/T L/C |
供給の能力: | 30000 PC/月 |
モーターの種類: | ステッピング モーターのコントローラーCWD556-A | 出力電流: | 1.4A - 5.6A |
---|---|---|---|
入力電圧: | 20-50VDC | 重さ: | 約300 g |
認証済み: | CE ROHS | 一致させたモーター: | Nema23/NEMA17ステップ・モータ |
モーターの種類: | ステッピング モーター | 応用: | Nema23 2フェーズ ステッピング モーター |
ハイライト: | CWD556-A デジタル ステッピング ドライバー、NEMA17 デジタル ステッピング ドライバー、NEMA17 ステッピング モーター ドライバー,NEMA17 Digital Stepping Driver,NEMA17 stepper motor driver |

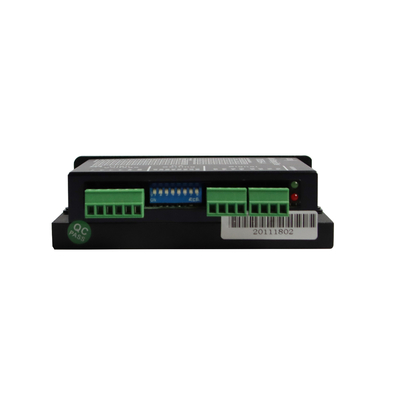

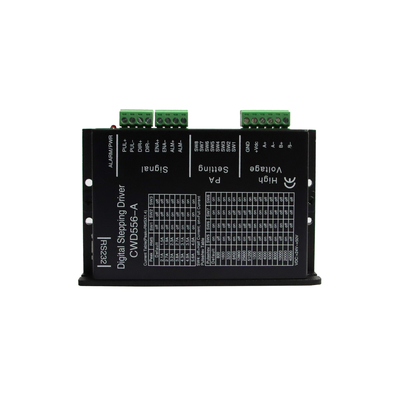

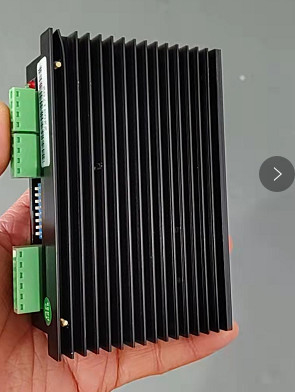

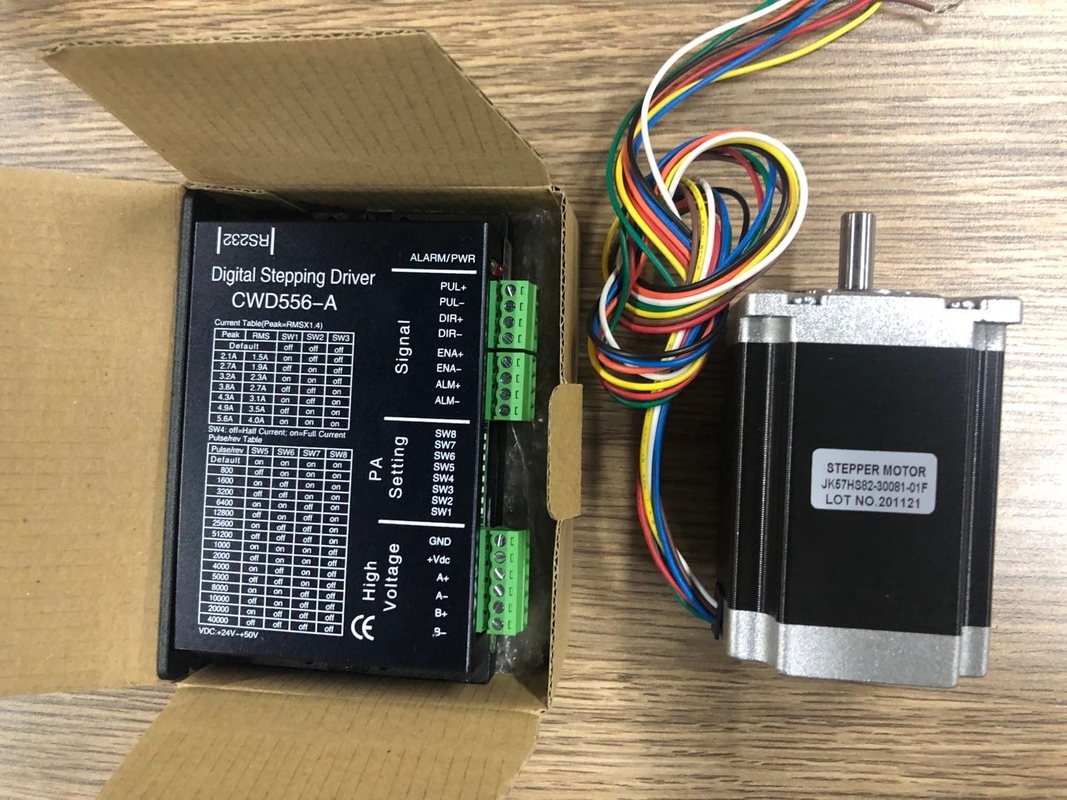

CWD556-Aの概要:
CWD556-A は、32 ビット DSP プロセッサに基づく新世代のデジタル 2 相ステッピング モーター ドライバーであり、反共振、低ノイズ、マイクロステップ、および低温度上昇技術の組み合わせにより、ステッパーの性能が大幅に向上します。低騒音、低振動、低温度上昇、高速トルクを実現。ドライバー CWD556-A はオンライン適応 PID 技術を使用しており、手動調整なしで、さまざまなモーターに最適なパラメーターを自動的に生成し、最高のパフォーマンスを実現できます。24VDC ~ 50VDC の電源電圧範囲で、位相電流が 5.6A 以下のさまざまな 2 相ハイブリッド ステッピング モータの駆動に適しています。マイクロステップはフルステップから 40000 ステップ /rev まで設定でき、出力電流は 2.1A から 5.6A まで設定できます。自動アイドル電流低減、セルフテスト、過電圧、低電圧、および過電流保護を備えています。
の特徴CWD556-A:
高性能・低価格
マイクロステップ
自動アイドル電流削減
光絶縁信号 I/O
200Kpps までの最大応答周波数
低温度上昇、滑らかな動き
オンライン適応PID技術
の応用CWD556-A:
さまざまな大型自動化機器および計器に適しています。例: ラベル貼り機、切断機、包装機、プロッター、彫刻機、CNC 工作機械など。低振動、低騒音、高精度、高速が要求される装置に適用すると、常に優れた性能を発揮します。
ステッピングモータードライバーの電流設定CWD556-A
ピーク | 実効値 | SW1 | SW2 | SW3 |
デフォルト | デフォルト | オフ | オフ | オフ |
2.1A | 1.5A | オン | オフ | オフ |
2.7A | 1.9A | オフ | オン | オフ |
3.2A | 2.3A | オン | オン | オフ |
3.8A | 2.7A | オフ | オフ | オン |
4.3A | 3.1A | オン | オフ | オン |
4.9A | 3.5A | オフ | オン | オン |
5.6A | 4.0A | オン | オン | オン |
ドライバーセグメンテーションとは?ステッピングモーターの速度とパルス周波数の関係は?
ステッピングモーターは特殊な構造のため、工場出荷時に「モーター固有のステップ角度」と表記されています(例:0.9°/1.8°、ハーフステップの各ステップの回転角度が0.9°、ステップ全体のそれは 1.8°)。
しかし、多くの精密制御と機会では、全体のステップ角度が大きすぎて制御精度に影響を与え、振動が大きすぎるため、モーターの自然なステップ角度を完了するには多くのステップが必要です。これはいわゆる細分割駆動です。この機能を実現できる電子機器をサブディビジョンドライバーと呼びます。
ステッピング モーター ドライバーのアプリケーション
ラベル貼付機、切断機、包装機、製図機、彫刻機、CNC 機など、さまざまな小規模自動化機器や機器に適用できます。低振動、低騒音、高精度、高速が要求される装置に使用すると、常に優れた性能を発揮します。
