起源の場所: | 江蘇、中国(本土) |
ブランド名: | Jkongmotor |
証明: | CE, ROHS,ISO9001 |
モデル番号: | JK42BL85JSX24 |
最小注文数量: | 3-10PCS |
---|---|
価格: | US$18.5~US$65.5 |
パッケージの詳細: | 輸出カートンを使って。パレットとの大きい量 |
受渡し時間: | サンプルのため、バッチ、15-25daysのための7-15日/ |
支払条件: | 、ウェスタン・ユニオンpaypal、T/T L/C |
供給の能力: | 100000pcs/month |
名前: | 変速機が付いている42mm BLDCモーター | 段階の数: | 3段階 |
---|---|---|---|
棒の数: | 8 | 評価される電圧: | 24V |
トルクの保持: | 0.15N.m | 定格速度: | 4000rpm |
評価される力: | 62w | 評価される流れ: | 7.5A |
モーター長さ: | 85mm | 一致の運転者: | JKBLD120 |
ハイライト: | 24v 62Wのbldcモーター,85mm 24のボルトのbldcモーター,4000rpm 24のボルトのbldcモーター |

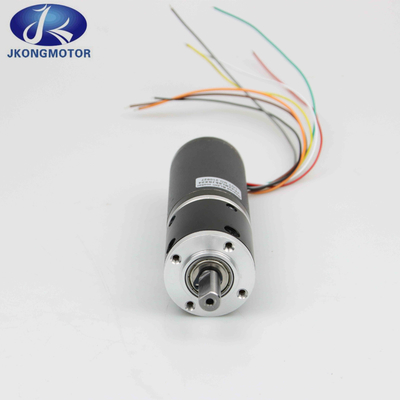

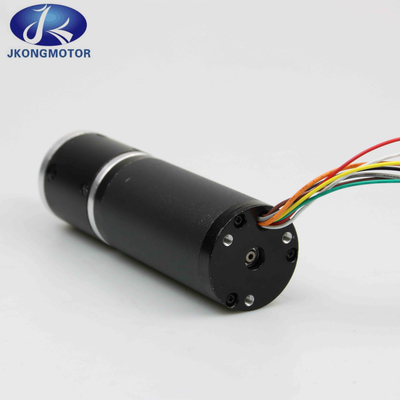

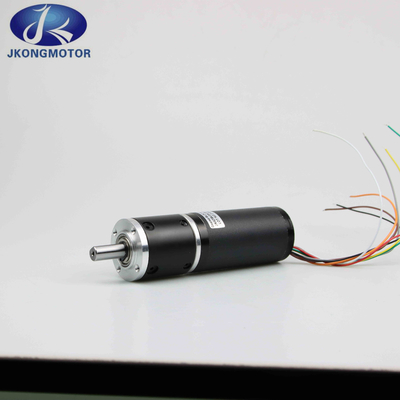

JK42BL85高性能24V62W4000rpmブラシレスDCモーター(遊星ギアボックス減速機付き)
1.一般仕様 42mm bldcモーターの:
製品名:ブラシレスDCモーター
フェーズ数:3フェーズ
極数:8極
定格電圧:24V
定格速度:4000RPM
定格トルク:0.15Nm
ピーク電流:7.5A
定格電力:62W
本体長さ:85mm
重量:0.7KG
24:1遊星ギアボックスレデューサーを使用すると、速度は約130rpm、トルクは約2.8Nmです。
一致するドライバーはJKBLD120です。
motores paso a pas
2.2。 ブラシレスDCモーターの電気的仕様:
モデル | |||||
仕様 | 単位 | JK42BLS01 | JK42BLS02 | JK42BLS03 | JK42BLS04 |
フェーズ数 | 段階 | 3 | |||
極の数 | ポーランド人 | 8 | |||
定格電圧 | VDC | 24 | |||
定格速度 | 回転数 | 4000 | |||
定格トルク | Nm | 0.0625 | 0.125 | 0.185 | 0.25 |
定格電流 | アンペア | 1.8 | 3.3 | 4.8 | 6.3 |
定格出力 | W | 26 | 52.5 | 77.5 | 105 |
ピークトルク | Nm | 0.19 | 0.38 | 0.56 | 0.75 |
ピーク電流 | アンペア | 5.4 | 10.6 | 15.5 | 20 |
バックEMF | V / Krpm | 4.1 | 4.2 | 4.3 | 4.3 |
トルク定数 | Nm / A | 0.039 | 0.04 | 0.041 | 0.041 |
ローター慣性 | gc㎡ | 24 | 48 | 72 | 96 |
身長 | んん | 41 | 61 | 81 | 100 |
重さ | Kg | 0.3 | 0.45 | 0.65 | 0.8 |
センサー | ハネウェル | ||||
絶縁クラス | B | ||||
保護の程度 | IP30 | ||||
保管温度 | -25〜 + 70℃ | ||||
作動温度 | -15〜 + 50℃ | ||||
作業湿度 | 85%RH | ||||
作業環境 | 屋外(直射日光なし)、腐食性ガス、可燃性ガス、オイルミスト、ほこりなし | ||||
高度 | 1000メートル以下 |
4.お絵かき24v bldcモーターの: (単位= mm)
5.メリット 4000rpm bldcモーターの:
固定子に3つのコイルがあるBLDCモーターには、これらのコイルから伸びる6本の電線(各コイルに2本)があります。ほとんどの実装では、これらのワイヤーのうち3つは内部で接続され、残りの3つのワイヤーはモーター本体から伸びます(前述のブラシ付きモーターから伸びる2つのワイヤーとは対照的です)。BLDCモーターケースの配線は、パワーセルの正端子と負端子を単に接続するよりも複雑です。このシリーズの第2セッションでは、これらのモーターがどのように機能するかを詳しく見ていきます。以下では、BLDCモーターの利点を見て結論を下します。
6.アプリケーションブラシレスモーターの:
将来的には、BLDCモーターがより幅広い用途で使用されることが期待できます。たとえば、製造以外の分野でサービスを提供する小型ロボットであるサービスロボットの駆動に広く使用される可能性があります。パルスを使用してポジショニングを正確に制御できるこのタイプのアプリケーションでは、ステッピングモーターの方が適していると思われるかもしれません。ただし、BLDCモーターは力の制御に適しています。また、ステッピングモーターを使用すると、ロボットアームなどの構造物の位置を保持するには、比較的大きな連続電流が必要になります。BLDCモーターの場合、必要なのは外力に比例した電流だけであり、より電力効率の高い制御が可能になります。BLDCモーターは、ゴルフカートやモビリティカートの単純なブラシ付きDCモーターに取って代わる可能性もあります。BLDCモーターは、効率が向上するだけでなく、より正確な制御を実現できるため、バッテリーの寿命をさらに延ばすことができます。
BLDCモーターはドローンにも最適です。精密な制御を提供する能力により、各ローターの回転速度を正確に制御することでドローンの姿勢を制御するマルチロータードローンに特に適しています。
7.カスタマイズのブラシレス電気モーター:
