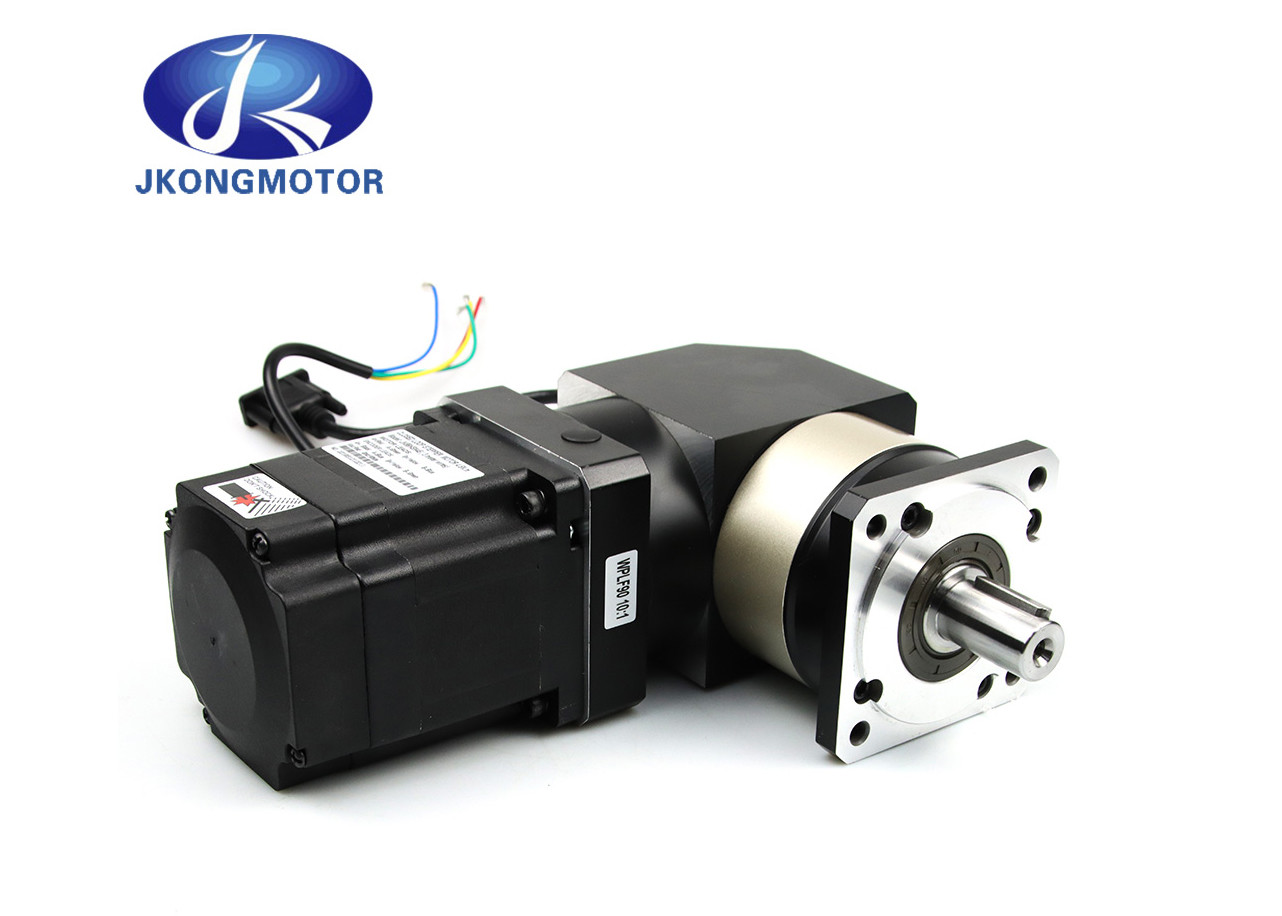

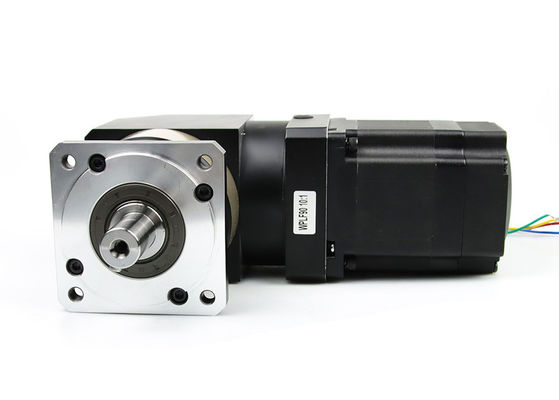

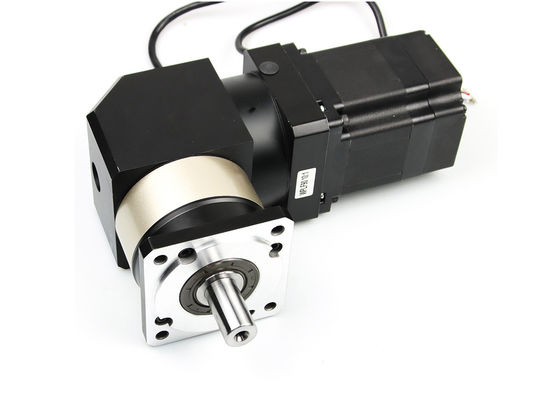

WPLF90 1:3の1000ppr Nema34の閉じたループのStepeprモーター90度の角度の変速機

Nema34はWPLF90 1:3の閉じたループのstepeprモーター1000pprを90度の角度の変速機

理論ではトルクを高めるのに、変速機が使用できるがこれはステッピング モーターの低速が問題になるところである。1,200のRPMのステッピング モーターへ10:1ギヤ減力剤を加えることは一桁によってトルクを後押しするかもしれないが、また120のRPMに速度を落とす。ball-screwアクチュエーターを運転すればのにモーターがまたは類似した使用されていれば、おそらく適用の必要性を満たすために十分な速度を提供しない。

ステッピング モーターの1.Genaral指定:

• ステップ角度（程度）:1.8度
• 段階:2
• タイプ:雑種
• 型式番号:NEMA34
• モデル:JK86HSN45+WPLF90
• トルクの保持:46kg.cm;
• 現在/段階:6A
• モーター長さ:78mm
• エンコーダーの長さ:28.5mm
• シャフトの直径:14mm
• シャフトの長さ:40mm
• サイズ:およそ86x86x78mm


Nema34の2.Electrical指定は閉じたループのステップ・モータを:

私達は変速機の比率を含んでいる1:3,1を作り出す:10。

90 drgreeの角度の変速機が付いているJK86HSN45雑種のステッピング モーターの3.Details:


4.Produce装置:



5.Productionプロセス:

雑種57mmのステッピング モーターの6.Advantages

モーターは信頼できる構造で簡単である。
停止の状態で、モーターに完全なトルクがある。
モーターはより少なく高価である。
それらは少し維持を要求する。
ステッピング モーターに優秀で、正確な始まり、停止し、そして逆転の応答がある。

   Nema23/57mmの電動機の7.Applications:

ステッピング モーターが入力パルスを使用してディジタル式であるので、それらはコンピューター制御 システムとの使用のために適している。
それらは工作機械の数字制御で使用される。
磁気テープ装置、フロッピー ディスク ドライブ、プリンターおよび電気腕時計で使用される。
ステッピング モーターはまたX-Y作図装置およびロボット工学で使用する。
それに繊維工業および集積回路の製作で広い適用がある。
ステッピング モーターの他の適用は惑星等の科学的な調査のために進水する宇宙船にある。
これらのモーターはまたいろいろ商業の、医学および軍の適用をおよび空想科学小説映画の生産でも使用されて見つける。
マイクロワットのステッピング モーターは腕時計で使用される。
工作機械では、キロワットの複数の10の評価のステッピング モーターは使用される。
