| 起源の場所: | 江蘇、中国（本土） |
| ブランド名: | Jkongmotor |
| 証明: | CE, ROHS,ISO9001 |
| モデル番号: | DM542 |
| 最小注文数量: | 3-10PCS |
|---|---|
| 価格: | US$15.8 ~ US$23.5 |
| パッケージの詳細: | 輸出カートンを使って。パレットとの大きい量 |
| 受渡し時間: | サンプルのため、バッチ、15-25daysのための7-15日/ |
| 支払条件: | 、ウェスタン・ユニオンpaypal、T/T L/C |
| 供給の能力: | 100000PCS/Month |
| 名前: | ステッピング モーターのコントローラー | 供給電圧: | 18VDC - 60VDC |
|---|---|---|---|
| 現在: | 1A - 4.2A | 重量: | 300g |
| 証明される: | セリウムROHS | 一致させたモーター: | Nema17/23ステップ・モータ |
| 色: | 青 | 証明: | CE, ROHS, ISO9001 |
| 利点: | 便利な速度の安定性および制御ステッピング モーターを運転する必要性コンピュータまたはパルス発生器無し | MOQ: | 3pcs |
| ハイライト: | DM542ステッピング モーターのコントローラー,DM542ステッピング モーターの運転者,デジタルNEMA 17の運転者 |
||

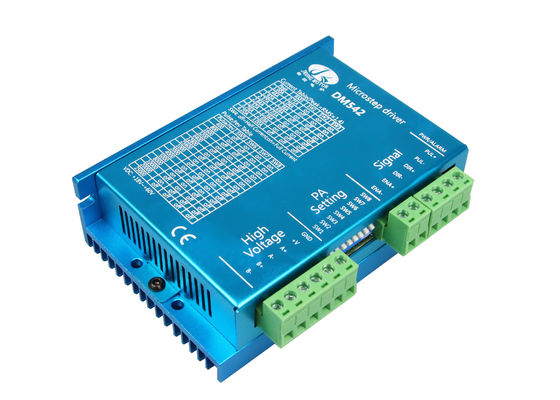

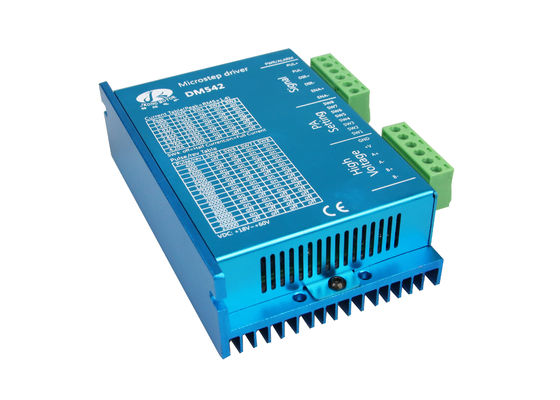

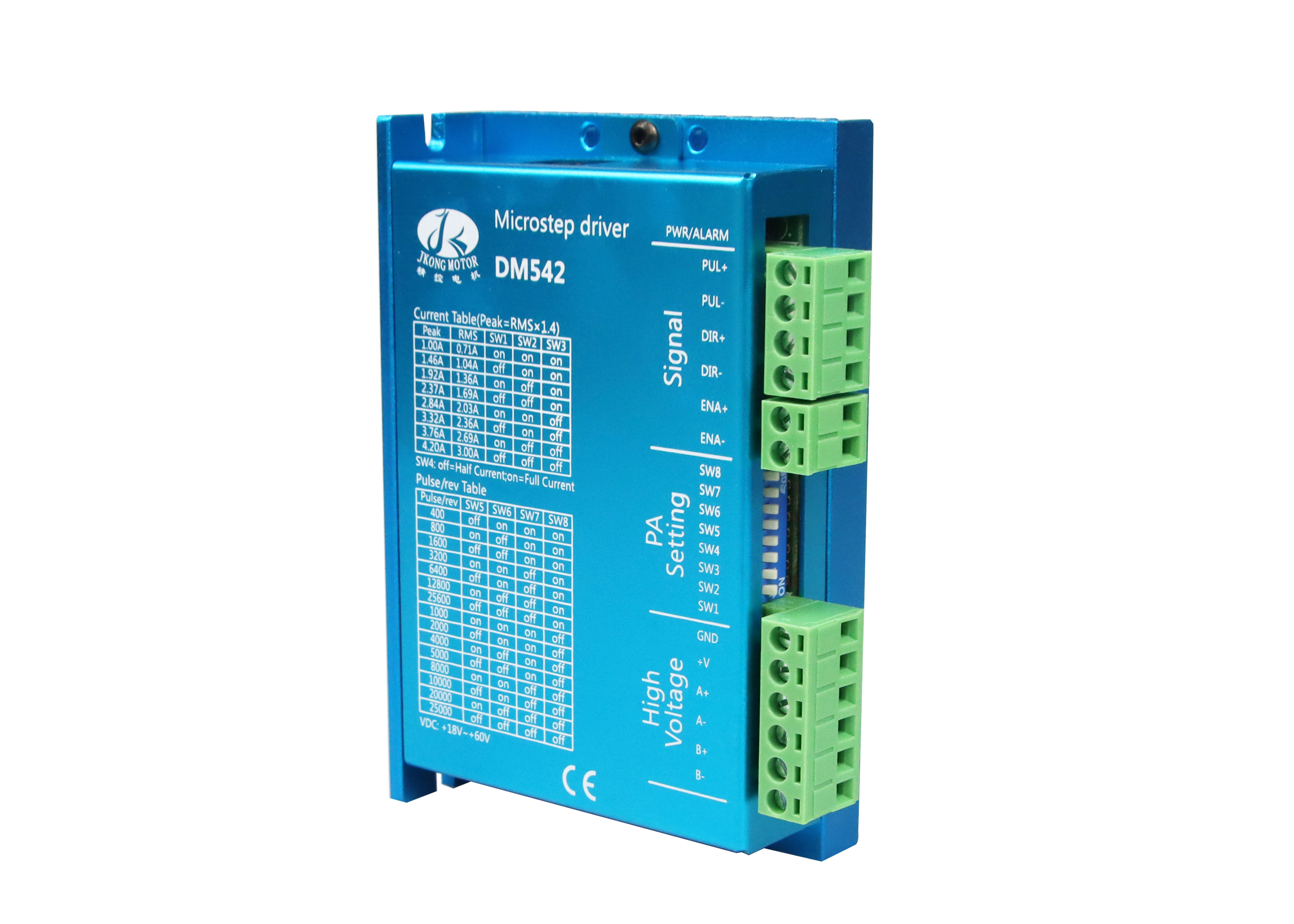

DM542ステップ ドライブ デジタル18V~60VDC Nema17/23ステッピング モーターのコントローラー
概観:
運転者と二相雑種のステップ・モータ間の関係は四線式である。モーター巻上げは並行してそして接続される
シリーズおよび関係方法はよい。高速性能はよいが、運転者の流れは大きい（モーター巻上げ1.73倍の
現在）。ドライブ流れはモーター巻上げの流れと等しい。
| 特徴 | |
| 入れられた電圧 | 18~60V DC |
| 出力電流 | 1.0A~4.2A （ピーク） |
| 入力電流 | <4a> |
| 湿気 | ない凝縮、水滴無し |
| 消費 | 消費:80W |
| 環境を使用して | -10 | 45 ℃は、塵および腐食性のガスを避ける |
| 貯蔵の環境 | -40~+70℃ |
| 重量 | 200g |
| 制御信号 | ||
| 記号 | 名前 | |
| PUL+ | パルス信号+ |
互換性がある 5/12/24Vを使って |
| プル | パルス信号- | |
| DIR+ | 方向signal+ |
互換性がある 5/12/24Vを使って |
| DIR- | 方向信号 | |
| ENA+ | 信号を+可能にしなさい | / |
| ENA- | 信号を可能にしなさい- | / |
| トラブルシューティングの調節 | ||
| 警報表示器 | 理由 | 手段 |
| 回転を離れたLED | 力のための間違った関係 | 力の配線を点検しなさい |
| 回転を離れたLED | 力のための低電圧 | 力の電圧を拡大しなさい |
| モーターは、外に動かない | ステッピング モーターの間違った関係 | 配線を訂正しなさい |
| トルクの保持 | 調整信号は有効時オフラインでである | 調整を非効果的にしなさい |
| モーターは動かないが、維持する | 入力パルス信号なし | PMW及び信号レベルを調節しなさい |
| トルクの保持 | 入力パルス信号なし | PMW及び信号レベルを調節しなさい |
| モーターは間違った方向に広がっている | 間違ったワイヤーの関係 | 2本のワイヤーの何れかのための変更の関係 |
| モーターは間違った方向に広がっている | 間違った入力方向信号 | 変更の方向設定 |
| モーターの把握トルクはある | 現在の設定に関連して余りに小さい | 正しい評価される現在の設定 |
| モーターの把握トルクはある | 加速は余りに速い | 加速を減らしなさい |
| モーター トルクは余りに小さい | モーター停止 | 機械的障害を除外しなさい |
| モーター トルクは余りに小さい | 運転者はモーターによって一致しない | 適した運転者を変えなさい |
