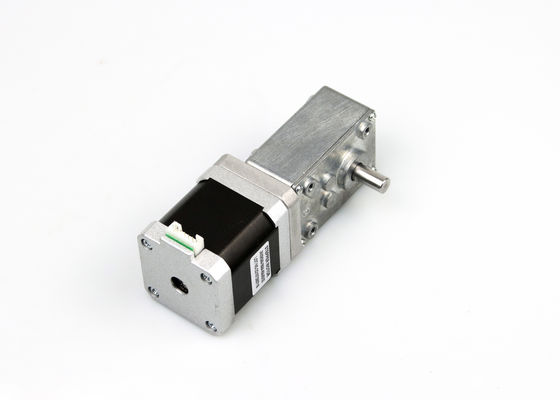

Nema17 5.5kg。カメラ トラック位置のためのCm 1.5Aみみずギヤ サーボ モーター

Nema17 5.5kg.cm 1.5Aのステッピング モーターみみずはカメラ トラック位置のためのモーターを連動させた

ステッピング モーターの1.Genaral指定:

• ステップ角度（程度）:1.8度
• 段階:2
• タイプ:雑種
• 型式番号:NEMA17
• モデル:JK42HS48-1504A-634JSX32
• トルクの保持:5.5kg.cm;
• 現在/段階:1.5A
• モーター長さ:48mm
• 車軸の直径:38mm
• 温度の上昇:80 ℃の下
• 周囲温度:-20 ℃ | + 50 ℃
• 絶縁抵抗:最低100MΩ、500VDC
• 絶縁耐力:1分の500VAC
• シャフトの放射状の整理:最高0.02 （450 gの負荷）
• シャフトの軸整理:0.08Max.（450 gの負荷）
• 最高の放射状力:28N （フランジからの20mm）
• 最高の軸力:10N
• サイズ:およそ42x42x48mm


Nema17段階的なmororの2.Electrical指定:

私達は変速機の比率を含んでいる1:17、1を: 32、1: 50作り出す。

エンコーダーが付いているJK42HS48ステップ・モータの3.Drawing:


4.Produce装置:



5.Productionプロセス:

雑種のステッピング モーターの6.Advantages

モーターは信頼できる構造で簡単である。
停止の状態で、モーターに完全なトルクがある。
モーターはより少なく高価である。
それらは少し維持を要求する。
ステッピング モーターに優秀で、正確な始まり、停止し、そして逆転の応答がある。

   42mmの電動機の7.Applications:

ステッピング モーターが入力パルスを使用してディジタル式であるので、それらはコンピューター制御 システムとの使用のために適している。
それらは工作機械の数字制御で使用される。
磁気テープ装置、フロッピー ディスク ドライブ、プリンターおよび電気腕時計で使用される。
ステッピング モーターはまたX-Y作図装置およびロボット工学で使用する。
それに繊維工業および集積回路の製作で広い適用がある。
ステッピング モーターの他の適用は惑星等の科学的な調査のために進水する宇宙船にある。
これらのモーターはまたいろいろ商業の、医学および軍の適用をおよび空想科学小説映画の生産でも使用されて見つける。
マイクロワットのステッピング モーターは腕時計で使用される。
工作機械では、キロワットの複数の10の評価のステッピング モーターは使用される。
