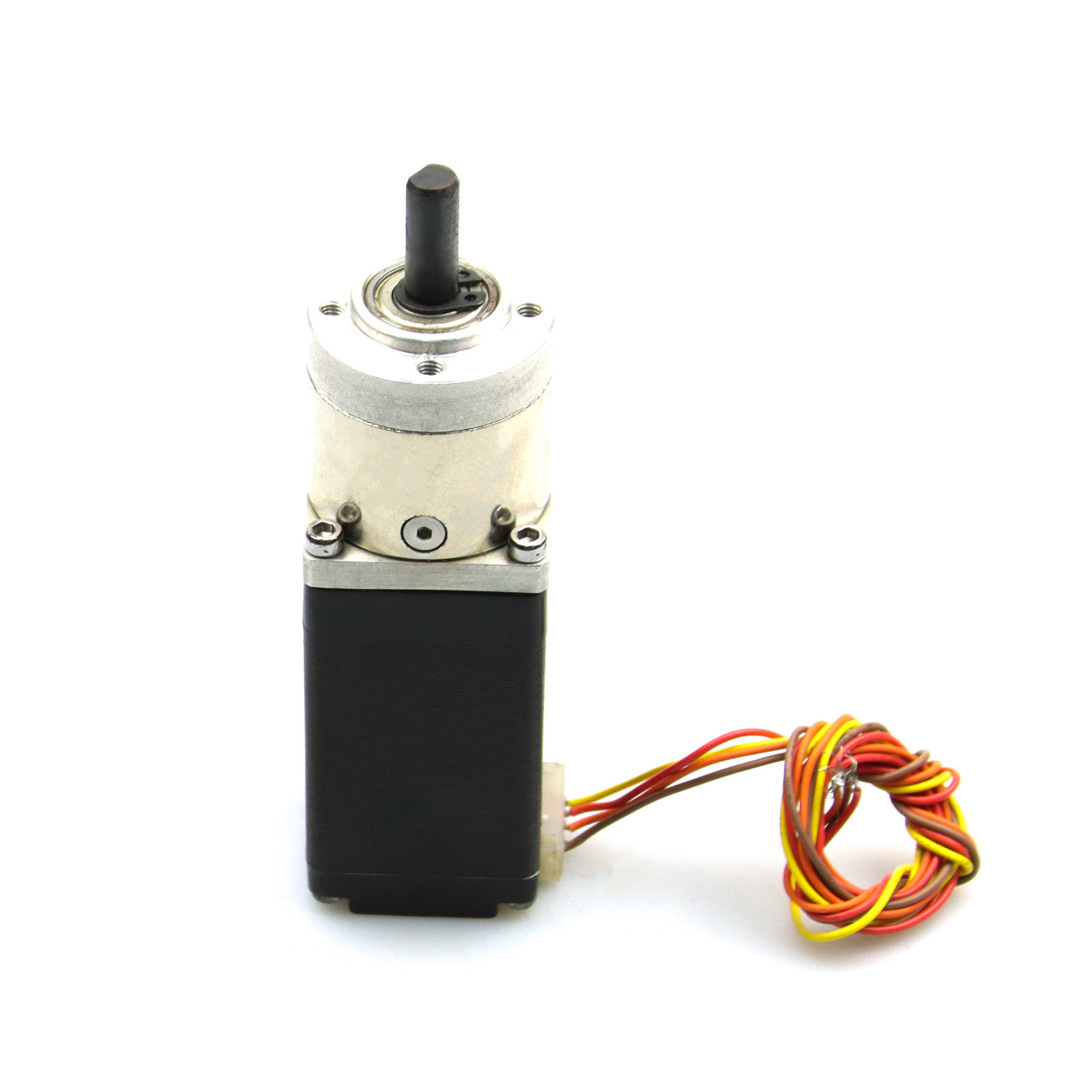

Nema11 28HSP 1200g.Cmの保有物は変速機が付いているミニチュア ステッピング モーターにトルクを与える

惑星の変速機のステッピング モーターとのトルクを保持するNema11小型連動させられた28HSP 1200g.cm

ステッピング モーターは低い速度の正確な位置の機能そして高いトルク配達のために知られているが、注意深いサイジングがモーター マッチに無くなったステップまたはモーターごまかしの可能性を最小にするために負荷および適用変数を保障するように要求する。ステッピング モーター システムへ変速機を加えることは負荷にモーター慣性の比率のでき、トルク減少によってモーターの性能を改善、およびモーター振動を減らすことを負荷に高める。


ステッピング モーターの1.Genaral指定:

• ステップ角度（程度）:1.8度
• 段階:2
• タイプ:雑種
• 型式番号:NEMA11
• モデル:JK28HS51-0674PG5.18
• トルクの保持:1200g.cm
• 現在/段階:0.67A
• モーター長さ:51mm
• 車軸の直径:6mm
• 温度の上昇:80 ℃の下
• 周囲温度:-20 ℃ | + 50 ℃
• 絶縁抵抗:最低100MΩ、500VDC
• 絶縁耐力:1分の500VAC
• シャフトの放射状の整理:最高0.02 （450 gの負荷）
• シャフトの軸整理:0.08Max.（450 gの負荷）
• 最高の放射状力:28N （フランジからの20mm）
• 最高の軸力:10N
• サイズ:およそ28x28x51mm


Nema11段階的なmororの2.Electrical指定

モデルいいえ。	ステップ角度	モーター長さ	現在 /Phase	抵抗 /Phase	インダクタンス /Phase	トルクの保持	#鉛の	回転子の慣性	モーター 重量
	（°）	（L） mm		Ω	mH	g.cm	いいえ。	g.cm	Kg
JK28HS32-0674PG5.18	1.8	32	0.67	5.6	3.4	600	4	9	0.11
JK28HS45-0674PG51	1.8	45	0.67	6.8	4.9	950	4	12	0.14
JK28HS51-0674PG71	1.8	51	0.67	9.2	7.2	1200	4	18	0.2

エンコーダーが付いているJK28HS51ステップ・モータの3.Drawing:


4.Produce装置:



5.Productionプロセス:

雑種のステッピング モーターの6.Advantages

モーターは信頼できる構造で簡単である。
停止の状態で、モーターに完全なトルクがある。
モーターはより少なく高価である。
それらは少し維持を要求する。
ステッピング モーターに優秀で、正確な始まり、停止し、そして逆転の応答がある。
