起源の場所: | 江蘇、中国(本土) |
ブランド名: | Jkongmotor |
証明: | CE, ROHS,ISO9001 |
モデル番号: | JK 80BLS |
最小注文数量: | 3-10PCS |
---|---|
価格: | US$19~US$48 |
パッケージの詳細: | 輸出カートンを使って。パレットとの大きい量 |
受渡し時間: | サンプルのため、バッチ、15-25daysのための7-15日/ |
支払条件: | 、ウェスタン・ユニオンpaypal、T/T L/C |
供給の能力: | 100000pcs/month |
シャフト: | 単一 | ポーランド人: | 8 |
---|---|---|---|
評価される電圧: | 48V | 定格速度: | 3000RPM |
評価される力: | 110W - 440W | 評価されるトルク: | 0.35N.m - 1.4N.m |
評価される流れ: | 3A - 10.5A | モーター長さ: | 78mm - 138mm |

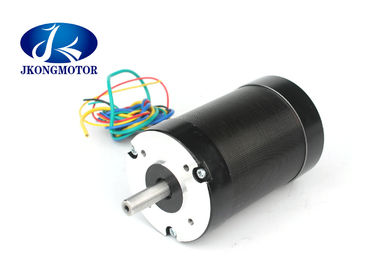

80mm 120Degree電気角度の円形のブラシレスDcモーター48V 310V 3000RPM
1. ブラシレスdcの電動機の記述:
評価される電圧:48V - 310V
定格速度:1000RPM - 4000RPM
2. 80mm円形のブラシレスdcモーターのGenaralの指定
項目 | 指定 |
巻くタイプ | 星 |
ホール効果素子角度 | 120度の電気角度 |
シャフトはなくなる | 0.025mm |
放射状の演劇 | 0.02mm@450g |
エンド プレー | 0.08mm@450g |
Max.radial力 | 115N @20mmの形態フランジ |
Max.axial力 | 45N |
絶縁材のクラス | クラスB |
絶縁耐力 | 1分の500VDC |
絶縁抵抗 | 100MΩ Min.、500VDC |
3. 80mmブラシレスdcの電動機の電気指定:
モデル | |||||
指定 | 単位 | JK80BLS01 | JK80BLS02 | JK80BLS03 | JK80BLS04 |
段階の数 | 段階 | 3 | |||
ポーランド人の数 | ポーランド人 | 8 | |||
評価される電圧 | VDC | 48 | |||
定格速度 | Rpm | 3000 | |||
評価されるトルク | N.m | 0.35 | 0.7 | 1.05 | 1.4 |
評価される流れ | Amps | 3 | 5.5 | 8 | 10.5 |
評価される力 | W | 110 | 220 | 330 | 440 |
ピーク トルク | N.m | 1.05 | 2.1 | 3.15 | 4.2 |
ピーク電流 | Amps | 9 | 16.5 | 24 | 31.5 |
背部E.M.F | V/Krpm | 13.5 | 13.3 | 13.1 | 13 |
トルクの定数 | N.m/A | 0.13 | 0.127 | 0.126 | 0.124 |
回転子の慣性 | g.c㎡ | 210 | 420 | 630 | 840 |
ボディ長さ | mm | 78 | 98 | 118 | 138 |
重量 | Kg | 1.4 | 2 | 2.6 | 3.2 |
センサー | ハネウェル社 | ||||
絶縁材のクラス | B | ||||
保護のある程度 | IP30 | ||||
保管温度 | -25~+70℃ | ||||
実用温度 | -15~+50℃ | ||||
働く湿気 | 85%か以下85% RH (非凝縮) | ||||
労働環境 | (直接日光無し)、非腐食性のガス屋外、 不燃ガス、オイルの霧無し、塵無し |
||||
高度 | 1000mか以下1000m |
一致BLDCモーター運転者:JKBLD300 JKBLD750
4. 80mmの円形のbldcモーターの次元:(Unit=mm)
BLDCモーターの5.Advantages
固定子の3つのコイルが付いているBLDCモーターはこれらのコイルから伸びる6つの電線(各コイルへの2)を備えている。ほとんどの実施ではこれらのワイヤーの3つはモーター ボディから伸びていて3本の残りのワイヤーが、内部的に接続される(2本のワイヤーと対照をなしてブラシをかけられたモーターからの延長はより早い記述した)。BLDCモーター箱でワイヤーで縛ることはであり力の細胞の肯定的で、否定的なターミナルを単に接続するより複雑;私達はこれらのモーターをこのシリーズの第2会議で働く方法をよく見る。次、私達はBLDCモーターによっての利点を見ることによって完了する。
1つの大きい利点はこれらのモーターとして効率、回転力(トルク)を絶えず最高で制御できるである。ブラシをかけられたモーターは、対照的に、回転のある特定のポイントだけで最高のトルクに達する。ブラシレス モデルと同じトルクを提供するブラシをかけられたモーターのためにより大きい磁石を使用する必要がある。こういうわけで小さいBLDCモーターはかなり力を提供できる。
への第2大きい利点関連は可制御性最初のである。BLDCモーターは、配達へのフィードバック メカニズムを使用して、望ましいトルクおよび回転速度正確に制御することができる。精密制御はそれからエネルギー消費を減らし、モーターが電池である場合およびの熱生成は、-動力を与えられる—電池の寿命を延ばす。
BLDCモーターはまた高い耐久性および低い電気騒音発生のブラシの欠乏のおかげで提供する。ブラシをかけられたモーターによって、ブラシおよび整流子は連続的な移動接触の結果として身に着け、また接触がなされる火花を作り出す。電気騒音は、特に、ブラシが整流子のギャップを渡る区域に起こりがちである強い火花の結果である。こういうわけでBLDCモーターは頻繁に電気騒音を避けることは重要である適用で望ましい考慮される。
6. ブラシレスdcモーターの適用:
私達のプロダクトは広く利用されている
