| 起源の場所: | 江蘇、中国（本土） |
| ブランド名: | Jkongmotor |
| 証明: | CE, ROHS,ISO9001 |
| モデル番号: | JKBLS120 |
| 最小注文数量: | 3-10PCS |
|---|---|
| 価格: | US $17.00 - US $22.00 |
| パッケージの詳細: | 輸出カートンを使って。パレットとの大きい量 |
| 受渡し時間: | サンプルのため、バッチ、15-25daysのための7-15日/ |
| 支払条件: | 、ウェスタン・ユニオンpaypal、T/T L/C |
| 供給の能力: | 50000 PC/月 |
| モーター タイプ: | DCモーター | 入れられた電圧: | 12V- 30V |
|---|---|---|---|
| モータ速度: | 20000rpm | 重量: | 0.6CE ROHSkg |
| 証明される: | セリウムROHS | マッチドモーター: | 0 - 120W |
| ハイライト: | bldcモーター運転者,モーター運転者 |
||

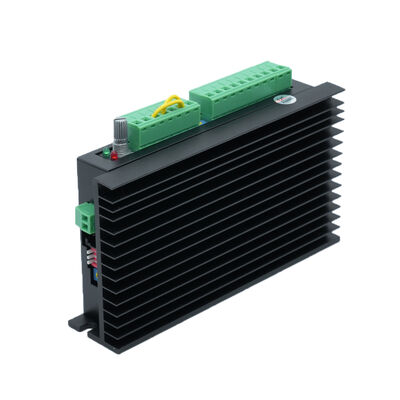

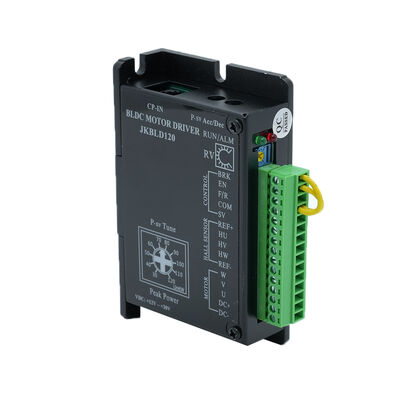

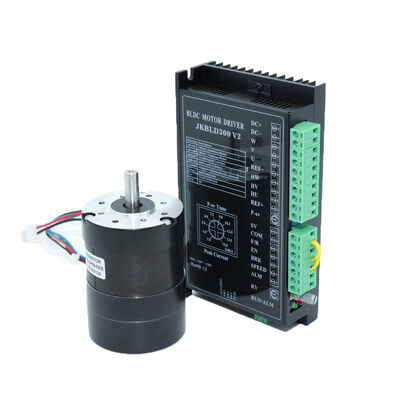

10V~30VDC 0A-8A 0-120w BldcモーターのためのブラシレスDcモーター運転者JKBLD120
| モデル | |||||
| 指定 | 単位 | JK57BLS01 | JK57BLS02 | JK57BLS03 | JK57BLS04 |
| 段階の数 | 段階 | 3 | |||
| ポーランド人の数 | ポーランド人 | 4 | |||
| 評価される電圧 | VDC | 36 | |||
| 定格速度 | Rpm | 4000 | |||
| 評価されるトルク | N.m | 0.11 | 0.22 | 0.33 | 0.44 |
| 評価される流れ | Amps | 2 | 3.6 | 5.3 | 6.8 |
| 評価される力 | W | 46 | 92 | 138 | 184 |
| ピーク トルク | N.m | 0.33 | 0.66 | 1 | 1.32 |
| ピーク電流 | Amps | 6.8 | 11.5 | 15.5 | 20.5 |
| 背部E.M.F | V/Krpm | 7.7 | 7.4 | 7.3 | 7.1 |
| トルクの定数 | N.m/A | 0.073 | 0.07 | 0.07 | 0.068 |
| 回転子の慣性 | g.c㎡ | 75 | 119 | 173 | 230 |
| ボディ長さ | mm | 47 | 67 | 87 | 107 |
| 重量 | Kg | 0.44 | 0.75 | 1 | 1.25 |
| センサー | ハネウェル社 | ||||
| 絶縁材のクラス | B | ||||
| 保護のある程度 | IP30 | ||||
| 保管温度 | -25~+70℃ | ||||
| 実用温度 | -15~+50℃ | ||||
| 働く湿気 | 85% RH | ||||
| 労働環境 | （直接日光無し）、腐食性のガス無し、可燃性ガス無し、オイルの霧無し、塵無し屋外 | ||||
| 高度 | 1000メートルまたはより少し | ||||
| モデル | |||||
| 指定 | 単位 | JK60BLS01 | JK60BLS02 | JK60BLS03 | JK60BLS04 |
| 段階の数 | 段階 | 3 | |||
| ポーランド人のアンバー | ポーランド人 | 8 | |||
| 評価される電圧 | VDC | 48 | |||
| 定格速度 | Rpm | 3000 | |||
| 評価されるトルク | N.m | 0.3 | 0.6 | 0.9 | 1.2 |
| 評価される流れ | Amps | 2.8 | 5.2 | 7.5 | 9.5 |
| 評価される力 | W | 94 | 188 | 283 | 377 |
| ピーク トルク | N.m | 0.9 | 1.8 | 2.7 | 3.6 |
| ピーク電流 | Amps | 8.4 | 15.6 | 22.5 | 28.5 |
| 背部E.M.F | V/Krpm | 12.1 | 12.6 | 12.4 | 13.3 |
| トルクの定数 | N.m/A | 0.116 | 0.12 | 0.118 | 0.127 |
| 回転子の慣性 | Kg.c㎡ | 0.24 | 0.48 | 0.72 | 0.96 |
| ボディ長さ | mm | 78 | 99 | 120 | 141 |
| 重量 | Kg | 0.85 | 1.25 | 1.65 | 2.05 |
| センサー | ハネウェル社 | ||||
| 絶縁材のクラス | B | ||||
| 保護のある程度 | IP30 | ||||
| 保管温度 | -25~+70℃ | ||||
| 実用温度 | -15~+50℃ | ||||
| 働く湿気 | <> | ||||
| 労働環境 | 直接日光無し、非腐食性のガス、可燃性ガス、オイルの霧、塵無し。 | ||||
| 高度 | 1000mまたはそれ以下に | ||||
| 変数 | 分 | 評価される | 最高 | 単位 |
| モーター ホール センサーの角度 | 120°/240° | |||
| DC電源の入力 | 12 | 24 | 30 | V |
| 現在の出力を運転しなさい | 5 | 8 | ||
| 適したモータ速度 | 0 | 20000 | rpm | |
| ホール センサーの電圧 | 4.5 | 5 | 5.5 | V |
| ホール センサーの流れ | 20 | mA | ||
| 外的な電位差計 | 10K | Ω | ||
|
印 |
定義しなさい |
|
DC+/DC- |
電源の入力（DC12V~DC30V）はのための+間違えないし、- |
|
U、V、W |
モーター導線は厚いワイヤーを接続する |
|
Hu、Hv、Hw |
ホール信号の導線は接続する （薄いワイヤーHu、Hv、Hw） |
|
REF+ |
ホールの電源+ （モーター ホール入力+5Vのために） |
|
REF- |
ホールの電源- （ホール地面この港を接続するため） |
|
VCC |
外的な電位差計の電源の港（ちょうど電位差計のために使用できたり他の外的な回路のためにできない） |
|
SV |
外的な電位差計ターミナル（ノートの速度の規則を見なさい） |
|
COM |
共通の港（低レベル） |
|
F/R |
方向:ぶら下がるか、または高レベル前方の、低レベルの逆転 ノート1 |
|
EN |
可能にしなさい:低レベル/操業高レベル/停止 ノート1 |
|
BRK |
速いブレーキ:低レベル/操業高レベル/停止 ノート1 |
